UT-8EFAF-U1-03b

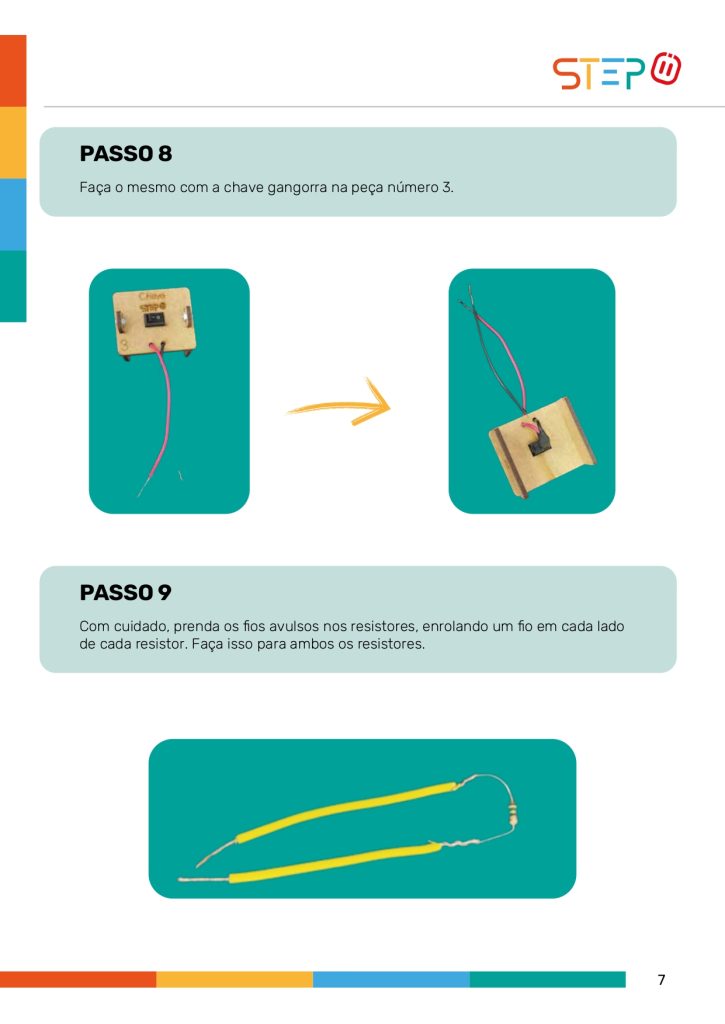

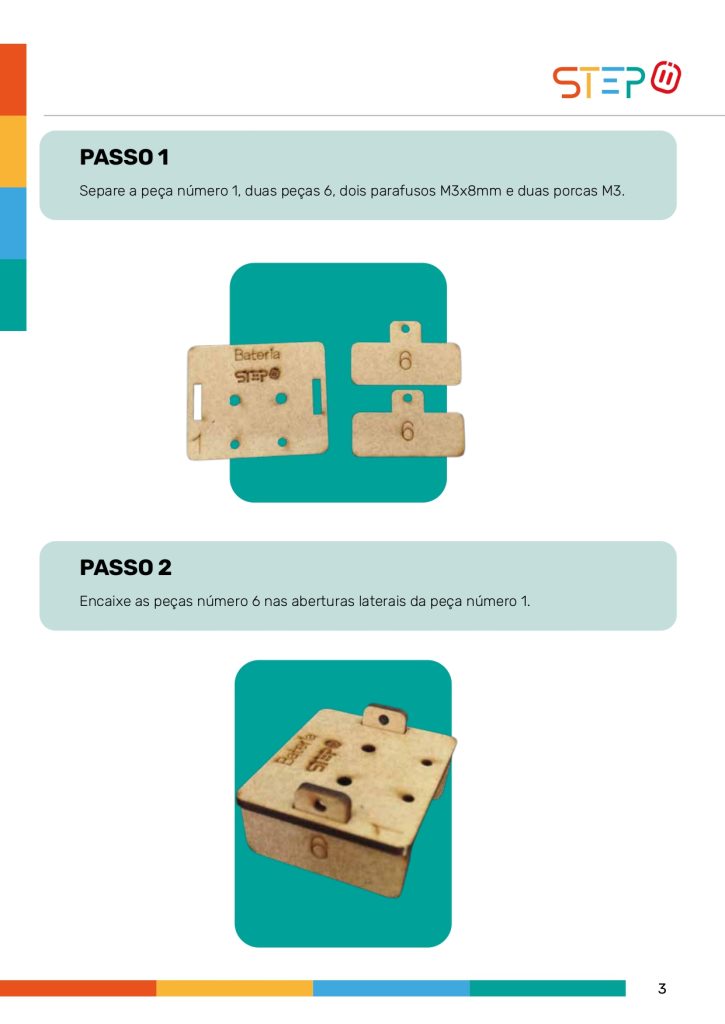

Pontos de atenção

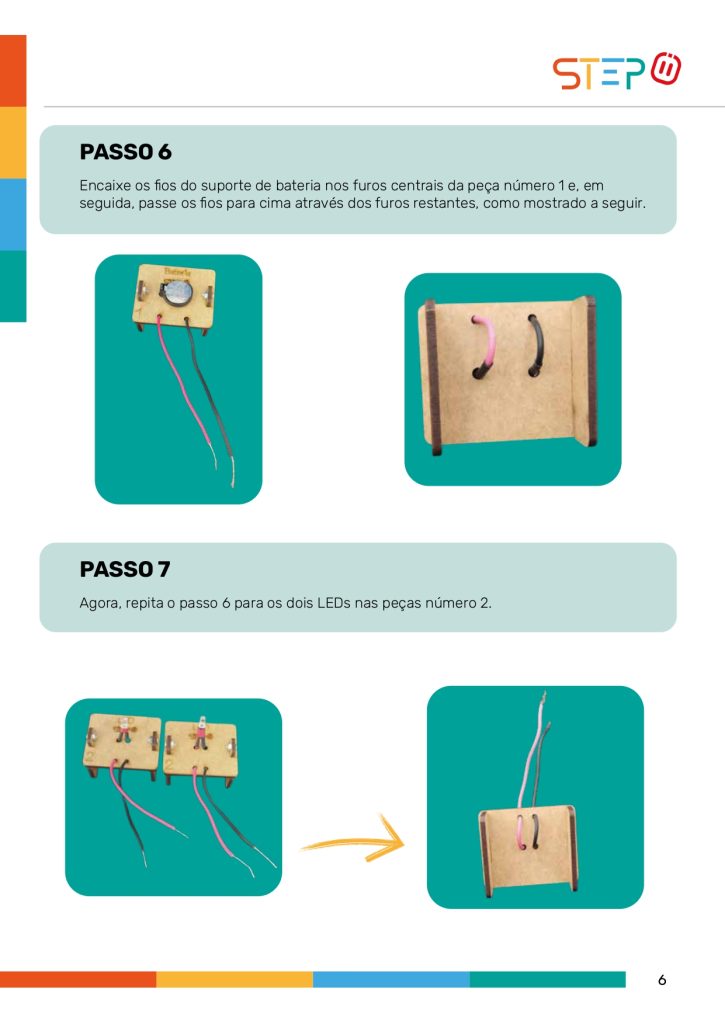

- O LED possui polaridade, tal que o negativo do LED (fio preto) deve estar associado ao negativo da bateria (fio preto).
- A chave não possui polaridade, apenas atentar-se ao sentido da corrente que ela conduz.
- Cuidado para não conectar o fio positivo (vermelho) com o fio negativo (preto) da bateria, isso colocará nossa fonte em curto-circuito!
Para utilizar nossos dispositivos, precisamos aprender dois conceitos muito importantes dos circuitos elétricos: série e paralelo. O nome nos indica uma possibilidade, mas conseguimos representar isso com símbolos elétricos:
No circuito série, os componentes eletrônicos possuem a mesma corrente e, no circuito paralelo, eles possuem a mesma tensão. Represente-os em seu Diário de Bordo e identifique cada um!
